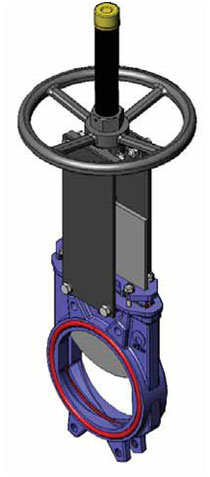

Шиберная задвижка тип AB

Шиберно-ножевые задвижки серии AВ

Основные конструктивные особенности шиберного затвора гильотинного типа:

• Шиберно-ножевая задвижка двунаправленного действия, межфланцевая.

• Цельный литой корпус из чугуна или стали с опорными направляющими для ножа.

• Высокая пропускная способность при низких перепадах давления.

• Возможность использования различных материалов уплотнений и набивки сальника.

• Строительная длина (расстояние между торцами) по стандартам компании CMO.

Основные области применения:

Данная шиберно-ножевая задвижка (задвижка гильотинного типа) предназначена для регулирования потока путем перекрытия перекачиваемых жидкостей с содержа-нием твердых частиц во взвешенном состоянии до 5%.

Шиберно-ножевая задвижка или задвижка гильотинного типа предназначена для применения в самых различных областях, таких как:

• химические заводы;
• пищевая промышленность;
• насосные станции;
• обработка сточных вод.

Для всех подобных применений рекомендуется устанавливать задвижку после фильтра, задерживающего твердые или крупные частицы.

Зависимость рабочего давления от размеров

* По индивидуальному заказу размеры могут быть увеличены.

**  Выпускаются задвижки серии UB (более подробную информацию смотрите в каталоге серии UB).

Стандартные фланцевые соединения: DIN PN10 и ANSI B16.5 (класс 150).

Прочие фланцевые соединения: DIN PN 6, DIN PN 16, DIN PN25, BS D и E, ANSI 150.

Другие типы соединений поставляются по заказу.

Досье качества:

Все шиберные задвижки гильотинного типа проходят гидравлические испытания водой на предприятиях CMO. При необходимости вы можете получить сертификаты материалов и сертификаты проведенных испытаний.

Испытание корпуса проходит с коэффициентом = 1,5 к указанному рабочему давлению. Испытание уплотнения проходит _с коэффициентом = 1,1 к указанному рабочемудавлению.

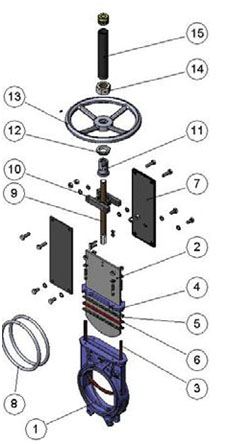

Список стандартных компонентов

Маховик с выдвижным штоком

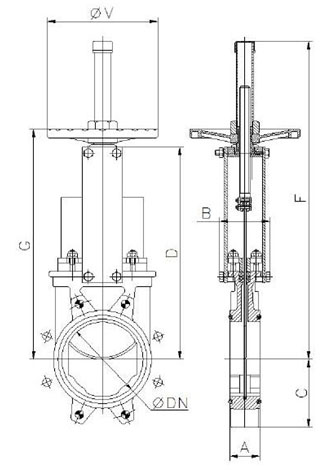

• B = максимальная ширина задвижки (без привода) D = максимальная высота задвижки (без привода)

Опции:

• блокираторы

• удлинители: колонна, труба, опорные пластины и т.д.

• диаметры, превышающие указанные в таблице

Компоненты привода:

• маховик
• шток
• гайка
• защитный колпак штока

Имеются в наличии диаметры от DN50 до DN1200, другие диаметры по заказу.

Диаметры, превышающие указанные в таблице, поставляются по заказу.
