Шиберная задвижка тип А

Шиберно-ножевые задвижки серии A

Основные конструктивные особенности шиберного затвора гильотинного типа:

• Шиберно-ножевая задвижка однонаправленного действия, межфланцевая.
• Цельный литой корпус из чугуна или стали с опорными направляющими для ножа.
• Высокая пропускная способность при низких перепадах давления.
• Возможность использования различных материалов уплотнений и набивки сальника.
• Строительная длина (расстояние между торцами) по стандартам компании CMO.
• Направление потока указывает стрелка на корпусе задвижки.

Основные области применения:

Данная шиберно-ножевая задвижка (задвижка гильотинного типа) предназначена для регулирования потока путем перекрытия перекачиваемых жидкостей с содержа- нием твердых частиц во взвешенном состоянии до 5%, либо для подачи самотеком сухих твердых веществ. В этих случаях рекомендуется устанавливать задвижку таким образом, чтобы стрелка на корпусе указывала в противоположном направлении, ре- ального направления потока.

Шиберно-ножевая задвижка или задвижка гильотинного типа предназначена для применения в самых различных областях, таких как:

• целлюлозно-бумажная промышленность;
• горнодобывающая промышленность;
• элеваторы;
• химические заводы;
• пищевая промышленность;
• транспортировка сыпучих материалов;
• обработка сточных вод.

Зависимость рабочего давления от размеров

* По индивидуальному заказу размеры могут быть увеличены.

** Указанные давления должны применяться к задвижке по направлению, ука- занному стрелкой на корпусе. Конструкция шиберной задвижки гильотинного типа с опорными направляющими ножа устроена таким образом, что позволяет удерживать до 30% указанного давления в направлении, противоположном направлению стрелки на корпусе задвижки так называемое обратное давление.

Стандартные фланцевые соединения: DIN PN10 и ANSI B16.5 (класс 150).

Прочие фланцевые соединения: DIN PN 6, DIN PN 16, DIN PN25, BS D и E, ANSI 150.

Досье качества:

Все шиберные задвижки гильотинного типа проходят гидравлические испытания водой на предприятиях CMO. При необходимости вы можете получить сертификаты материалов и сертификаты проведенных испытаний.

Испытание корпуса проходит с коэффициентом = 1,5 к указанному рабочему давлению.

Испытание уплотнения проходит с коэффициентом = 1,1 к указанному рабочему давлению.

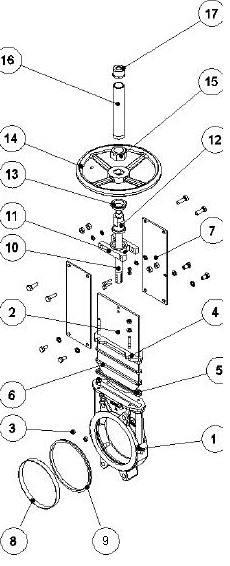

Список стандартных компонентов

Маховик с выдвижным штоком

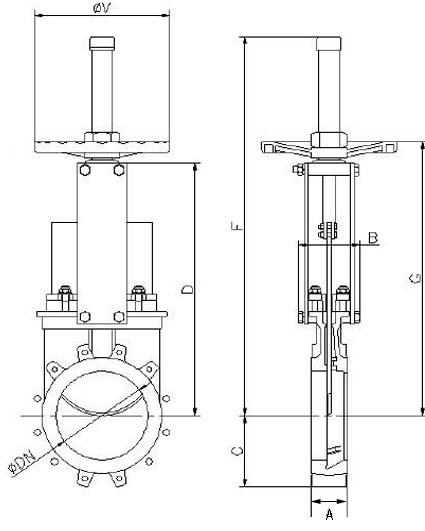

В = максимальная ширина задвижки (без привода) D = максимальная высота задвижки (без привода)

Опции:

• блокираторы
• удлинители: колонна, труба, опорные пластины и т.д.
• диаметры, превышающие указанные в таблице

Компоненты привода:

• маховик
• шток
• направляющие гильзы для траверсы
• гайка

Имеются в наличии диаметры от DN50 до DN1200, другие диаметры по заказу.

Диаметры, превышающие указанные в таблице, поставляются по заказу.
