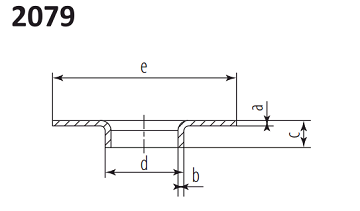

| DN | A | B | C | D | E | F | кг |
| 10 | 14 | 10 | 12,2 | 90 | 60 | 14x4 | 0,5 |
| 15 | 14 | 16 | 18,2 | 95 | 65 | 14x4 | 0,6 |
| 20 | 16 | 20 | 22,2 | 105 | 75 | 14x4 | 0,85 |
| 25 | 16 | 26 | 28,2 | 115 | 85 | 14x4 | 1,11 |
| 32 | 16 | 32 | 34,2 | 140 | 100 | 18x4 | 1,64 |
| 40 | 16 | 38 | 40,2 | 150 | 110 | 18x4 | 1,8 |
| 50 | 18 | 50 | 52,2 | 165 | 125 | 18x4 | 2,3 |
| 65 | 18 | 66 | 70,3 | 185 | 145 | 18x4 | 2,88 |
| 80 | 20 | 81 | 85,3 | 200 | 160 | 18x8 | 3,2 |
| 100 | 20 | 100 | 104,3 | 220 | 180 | 18x8 | 4 |
| 125 | 22 | 125 | 129,5 | 250 | 210 | 18x8 | 5 |
| 150 | 22 | 150 | 154,5 | 285 | 240 | 22x8 | 6,7 |
Сложно обойтись без плоских фланцев PN10 из нержавеющей стали при монтаже технологических и бытовых трубопроводов. Являясь наиболее часто применяемыми при сборке многих систем, приборов, сосудов или резервуаров, они обеспечивают герметичность и плотность стыков при рабочем давлении в 10 кгс/см2. У нас всегда в наличии изделия с условным проходом от 10 до 100 мм, поэтому вы легко подберёте продукцию, соответствующую техническому регламенту вашего проекта.
Внимание! Мы предлагаем одновременно с плоским фланцем PN10 купить специальный уплотнитель, технические характеристики которого идеально соответствуют этой товарной позиции, а также шпильки и болты. Они обеспечат бесперебойность работы.
Их применение гарантирует качественное соединение, возможность многоразового демонтажа, лёгкий ремонт, простоту установки счётчиков и датчиков. Материал изготовления – сталь AISI 304, 304L, 316L – позволяет использовать их в пищевой, фармацевтической и химической отрасли. Гладкость поверхности гарантирует гигиеническую чистоту и соблюдение требований санитарии, поэтому допускается контакт с продуктами питания.
Преимущества реализуемых в Москве плоских фланцев PN10
- изготовлены по немецкому стандарту DIN 2576 и соответствуют требованиям отечественного ГОСТа;
- имеют цену, не превышающую рыночную;
- привариваются встык или посредством специального кольца (актуально, если есть зоны затруднённого доступа);
- не повреждаются при частом демонтаже;
- весят от 0,5 до 3,44 кг в зависимости от типоразмера;
- устойчивы к физическому износу и механическим повреждениям.
Важно! Фланец и труба должны быть изготовлены из одного материала (смотрите маркировку) и иметь одинаковый диаметр. При выборе обращайте внимание на эти параметры. Они указаны в описаниях.
Применяя на начальном этапе работ качественную соединительно-запорную арматуру, вы упрощаете обслуживание и сокращаете его периодичность. Чтобы в будущем облегчить труд мастеров и сэкономить на замене запчастей, выбирайте изделия из каталога «Инокстрейд». Звоните по телефону +74957417581!
